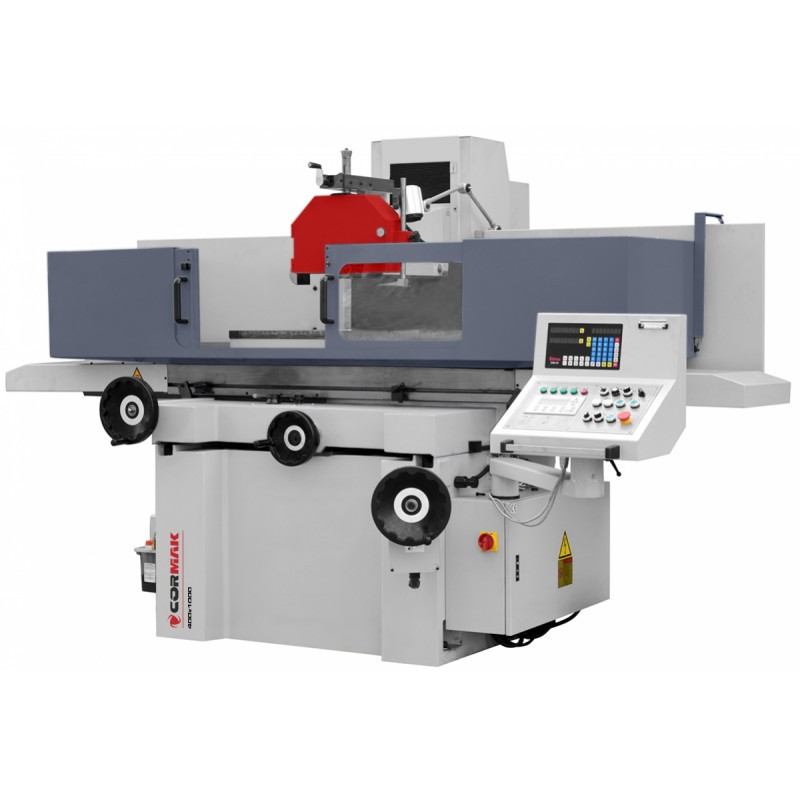

Плоскошліфувальний верстат Cormak 400x1000, фото 1
Плоскошліфувальний верстат Cormak 400x1000, фото 3
Плоскошліфувальний верстат Cormak 400x1000, фото 4

Плоскошліфувальний верстат Cormak 400x1000

Опис
Характеристики
Інформація для замовлення

   Плоскошліфувальні верстати Cormak призначені для круглого зовнішнього і внутрішнього шліфування циліндричних і конічних поверхонь. Найбільш підходить для дрібносерійного виробництва, інструментального виробництва або ремонтних сервісних центрів.

СХЕМА ОБРОБКИ

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

Механізм підйому / опускання шліфувального кола

Переміщення шліфувальної голови здійснюється за високоточними шліфованими і загартованими напрямними в комбінації з прецизійними роликовими підшипниками. Направляючі шліфувальні голови та колони переднавантажені таким чином, що забезпечують нульовий зазор для точного прямолінійного переміщення. Серводвигун забезпечує високий момент, швидкість та точність позиціонування. Мінімальна подача голови реально дорівнює 0,001 мм. MPG (ручний генератор імпульсів) включений до стандартної комплектації.

Система направляючих столу та нижніх санок

Система направляючих столу складається з загартованих сталевих напрямних та високоточних голчастих роликів для забезпечення довговічності напрямних та низького коефіцієнта тертя, а також для забезпечення точного лінійного переміщення без відхилень, навіть під час швидкісного поздовжнього переміщення.

Система направляючих нижніх санчат також складається з загартованих напрямних і високоточних попередньо навантажених голчастих роликових підшипників. Роликові підшипники складаються із незалежно навантажених та провідних підшипників. Навантажені підшипники тримають вертикальне навантаження, попередньо навантажують провідні підшипники для забезпечення точності поперечного ходу. Поєднання цих двох характеристик забезпечує чудову довговічність та низьке тертя, запобігаючи ривковому переміщенню.

Технічні характеристики:

Розмір робочого столу: 406х1020 мм

Максимальна подача столу: 450х1100 мм

Т-пази столу: 14х3 мм

Швидкість поздовжнього переміщення столу: 7~23 м/хв

Максимальна відстань від поверхні столу до центру шпинделя: 570 (460) мм

Максимальна вантажопідйомність: 600 кг

Автоматична перпендикулярна подача (бічне переміщення столу): 0,1~8 мм

Прискорена подача (бічне переміщення столу): 990 мм/хв

Маховик подачі: 0,02 (0,001") мм 5 (0,2") мм

Розмір шліфувального круга: 350 х 40 х 127 мм

Швидкість шліфувального круга: 1450 об/хв

Автоподача (вертикальний рух): 0,005/0,01/0,02/ 0,03/0,04/0,05 мм

Прискорена подача (вертикальний рух): 480 мм/хв

Оберт маховика (вертикальний рух): 0,005 (0,0002') мм/поділ 1 (0,04 дюйма) мм/об.

Двигун шпинделя: 5,5 кВт

Мотор масляного насоса: 2,2 кВт

Мотор насоса охолодження: 0,14 кВт

Вертикальний привід двигуна: 1 кВт

Поперечний привід двигуна: 0,04 кВт

Вага: 4000 кг

Розміри: 4400 х 2400 х 3250 мм

Основні
ВиробникCormak
Країна виробникКитай
  • Ціна: 2 038 530 ₴
