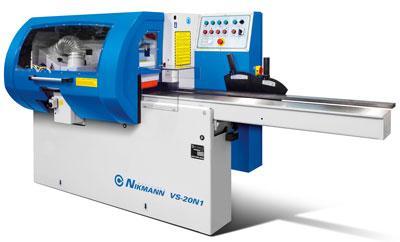

Чотирибічний фрезерний верстат STOMANA VS 20N1
Чотирибічний фрезерний верстат STOMANA VS 20N1
Рекомендується застосовувати на невеликих підприємствах для отримання виробів з точними геометричними розмірами зокрема калібрування брусків. Чотиристоронні верстати використовуються у столярному та меблевому виробництві.
ПРИЗНАЧЕННЯ:
Призначений для чотиристоронньої площинної обробки заготовок за один прохід з метою отримання виробів точної геометричної форми.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Підприємства і цехи по виробництву столярно-будівельних виробів, клеєного бруса і щита, виробництва погонажних виробів, деталей для стандартного житлового будівництва і інші деревообробні виробництва.
СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
 |
КОМПЛЕКТУЮЧІ При виробництві верстата використовуються лише європейські комплектуючі. |
 |
ЕЛЕКТРИЧНІ КОМПОНЕНТИ Надійні електричні компоненти відмінної якості. |
 |
ПОДАЮЧИЙ СТІЛ Довжина столу подачі - 1700 мм. Зручне базування заготовок при подачі. |
 |
ПОТУЖНІСТЬ ВЕРСТАТА Кожен шпиндель верстата має частоту обертання 6000 об/хв за допомогою чотирьох окремих двигунів потужністю 4 кВт. |
 |
ПОДАЧА Привід роликів подачі здійснюється через ланцюг. |
 |
СТАЛЕВІ ПОДАЮЧІ РОЛИКИ Діаметр здвоєних роликів подачі - 120 мм. Зручне регулювання в залежності від ширини заготовки. |
 |
ОБГУМОВАНІ ПРИЙМАЮЧІ РОЛИКИ Після 4-го шпинделя знаходяться гумовані ролики, що виключають пошкодження оброблених заготовок. |
 |
НАЛАШТУВАННЯ ПРИТИСКНИХ РОЛИКІВ Зусилля притискних роликів налаштовується механічним шляхом через пружинний механізм. Завдяки цьому можлива робота верстата в неопалюваних приміщеннях. |
 |
ПЕРШИЙ РОЛИК ПОДАЧІ Для забезпечення подачі першої заготовки в зону обробки перший ролик має можливість регулювання по висоті. |
 |
НАЛАШТУВАННЯ ПО ШИРИНІ ТА ВИСОТІ Механічний тип налаштування за допомогою двох гвинтів, розташованих на передній панелі. Інтуїтивно просте і зручне обслуговування верстата. |
 |
ЗАПОБІЖНИК На вході в робочу зону розташований спеціальний датчик. У разі подачі заготовок з дуже великим припуском верстат відключається. |
 |
НОРМИ БЕЗПЕКИ Захисний кожух неможливо відкрити при працюючому верстаті завдяки електромеханічному замку. |
 |
ДЕРЕВОРІЖУЧИЙ ІНСТРУМЕНТ Верстат укомплектований 4-ма якісними ножовими барабанами для плоского стругання і пазовою фрезою на нижньому шпинделі. |
 |
ТРАНСПОРТУВАННЯ І ЗАВАНТАЖЕННЯ Верстат оснащений точками кріплення тросу для навантаження і переміщення верстата. |
 |
ВИДАЛЕННЯ СТРУЖКИ Діаметр воронок для підведення трубопроводів системи аспірації 120 мм і 145 мм. |
| Основні | |
|---|---|
| Виробник | Stomana |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Вага | 950 кг |
| Діаметр роликів подавання | 120 мм |
| Діаметр фрезерний головок | 120 мм |
| Діаметр шпинделей | 40 мм |
| Довжина вертикальних шпинделей | 120 мм |
| Довжина горизонтальних шпинделей | 190 мм |
| Довжина стола для подавання заготівок | 1700 мм |
| Максимальна товщина готової деталі | 105 мм |
| Максимальна ширина готової деталі | 180 мм |
| Мінімальна довжина заготовки (груповий запуск деталі) | 250 мм |
| Мінімальна довжина заготовки (одиничний запуск деталі) | 350 мм |
| Мінімальна товщина готової деталі | 10 мм |
| Мінімальна ширина готової деталі | 25 мм |
| Потужність приводу подавання | 0,8 -1,1 кВт |
| Потужність приводу шпанделей | 4 кВт |
| Напруга | 400 В |
| Оберти шпинделя | 6000 |
| Повна встановлена потужність | 17,1 кВт |
| Відстань від підлоги до столу подавання | 920 мм |
| Швидкість подавання, хв/макс. | 6/12 хв |
| Хід для настроювання столу та лінійки | 10 мм |
| Число робочих шпинделей | 4 |
- Ціна: 681 578 ₴
