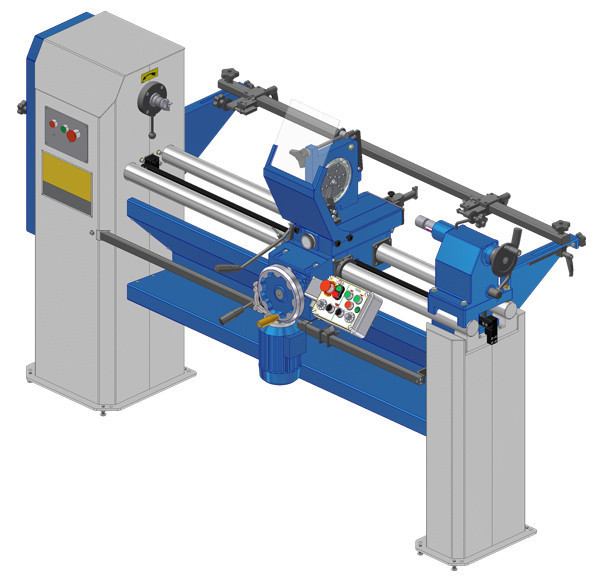

Токарний верстат STOMANA CL 1200A
Токарний верстат STOMANA CL 1200A
Верстат оснащений копіювальним пристроєм, яка дозволяє проводити поздовжнє і поперечне копіювання за шаблоном або зразком. Косинець для кріплення фрезерної машини (виконання фрезерних робіт). Обробка одночасно двома різцями ( 1 різець – отримання тіла обертання з квадрата для зменшення ударних навантажень, 2 різець – отримання фасонної поверхні деталі). Електромеханічний привід супорта (CL-1200A) забезпечує максимально рівномірний і плавний прохід різця вздовж заготовки.
ПЕРЕВАГИ:
- На верстаті CL-1200А переміщення супорта вздовж заготовки здійснюється з пульта за допомогою електродвигуна, забезпечуючи максимально плавну і стабільну обробку заготовки різцем;
- Копіювальний пристрій:
- Верстат оснащений копіювальним пристроєм, для роботи по шаблону. Шаблон кріпиться на задній частині верстата спеціальними притисками. На верстаті може використовуватися як плоский шаблон, так і заздалегідь виготовлена балясина. Подручник:
- У базовій комплектації з верстатами поставляється підручника для роботи ручним інструментом; Нерухомий люнет:
- У базовій комплектації з верстатом поставляється нерухомий люнет; Задня бабка:
- Кріплення заготовки в центрах здійснюється механічним способом за допомогою маховика;
ХАРАКТЕРИСТИКИ:
|
Максимальна довжина оброблюваної деталі |
1200 |
|
Висота центрів |
1100 |
|
Висота центрів над напрямними |
215 |
|
Максимальний оброблюваний діаметр |
|
|
- над напрямними |
Ø450 |
|
- над супортом |
Ø215 |
|
- при копіюванні |
Ø215 |
|
Копіювальний пристрій |
|
|
- глибина копіювання, макс. |
60 |
|
- довжина копіювання, макс. |
1200 |
|
Еталонна деталь : |
|
|
- діаметр, макс. |
Ø150 |
|
- довжина, макс. |
1200 |
|
Передній край шпинделя |
|
|
- зовнішня різьба |
M33x3.5 |
|
- отвір |
Ø14.9 / MK2 |
|
Задня бабка |
|
|
- хід пінолі |
140 |
|
- конус пінолі |
MK2 |
|
Обороти шпинделя |
500 / 1000 / 2000 / 2800 |
|
Потужність двигуна |
1.1 (1.5) |
|
Механізована подача |
|
|
- швидкість, m/min |
0 - 3 |
|
- потужність двигуна, квт (HP) |
0.37 (0.5) |
|
Габаритні розміри: |
|
|
Довжина |
2105 |
|
Висота |
1225 |
|
Ширина |
1000 |
|
Необхідна площа |
2500 / 1800 |
|
Вага, нетто |
395 |
| Основні | |
|---|---|
| Виробник | Stomana |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Висота центрів над напрямними | 215 |
| Габаритні розміри (ДхВхШ), mm: | 2105 х 1225 х 1000 |
| Задня бабка (конус пінолі) | MK2 |
| Максимальний оброблюваний діаметр (над напрямними) | Ø450 |
| Максимальний оброблюваний діаметр (у разі копіювання) | Ø215 |
| Механізоване подавання (потужність двигуна, kW (HP)) | 0.37 (0.5) |
| Механізоване подавання (швидкість, m min) | 0 - 3 |
| Потужність двигуна | 1.1 (1.5) |
| Необхідна площа | 2500 1800 |
| Оберти шпинделя | 500 1000 2000 2800 |
| Передній край шпинделя (зовнішня різь) | M33x3.5 |
| Передній край шпинделя (освердління) | Ø14.9 MK2 |
- Ціна: 277 440 ₴
